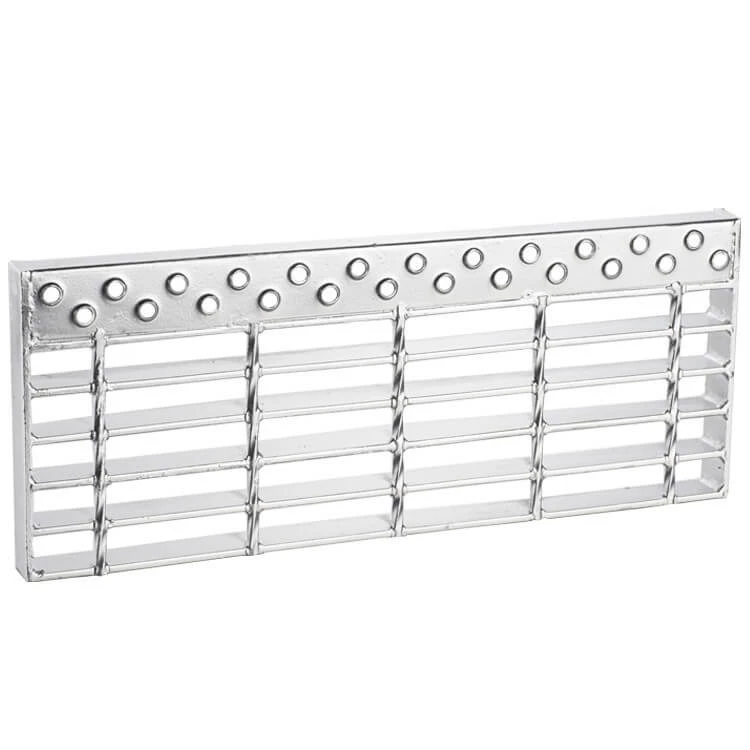

Grille à verrouillage par sertissage
Description du produit
| Entraxe des barres porteuses | 12,5 / 15 / 20 / 25 / 30 mm |
|---|---|
| Entraxe des barres transversales | 25 / 30 / 50 / 100 mm |
| Dimension des barres porteuses | 20x2, 25x2, 25x3, 32x3, 40x4 mm |
| Barre transversale | Barre carrée 4 x 4, 5 x 5, 6 x 6 mm |
| Dimension standard des panneaux | 1000x2000, 1200x2400 mm |
| Matériau | Aluminium 6063-T6, SS304, Q235B |
| Traitement de surface | Anodisé, thermolaqué, galvanisé, décapé |
| Type de joint | Forgé, sans soudure |
| Norme de fabrication | ANSI/NAAMM MBG 531-88 |
Aperçu
La grille de verrouillage forgée est fabriquée en pressant les barres transversales à travers les barres porteuses, puis en forgeant la barre porteuse par-dessus. Le résultat est un verrouillage mécanique permanent avec une surface supérieure lisse et affleurante, sans soudures.
Elle est utilisée pour les ouvrages architecturaux et maritimes où une apparence soignée, des tolérances serrées et l'absence de bruit de vibration importent plus que la résistance brute au cisaillement.
Caractéristiques principales
- Surface supérieure affleurante sans traces de soudure
- Verrouillage forgé permanent - aucun desserrage sous vibration
- Panneaux très plats et à tolérances serrées
- Disponible en aluminium, acier inoxydable et acier au carbone
- Idéale pour les installations architecturales visibles
- Options de maille fine pour panneaux de garde et de criblage
Applications
Les fonctions typiques pour Grille à verrouillage par sertissage sont listées ci-dessous - consultez la page d'application dédiée pour les conseils de conception et les tableaux de charge :
Foire aux questions
Quelle est la différence entre la grille de verrouillage forgée et la grille en acier à verrouillage par compression ?
La grille en acier à verrouillage par compression repose sur le frottement de l'ajustement par pression. La grille de verrouillage forgée déforme en plus la barre porteuse par-dessus la barre transversale, de sorte que le joint est mécaniquement captif et ne peut pas se desserrer.
La grille de verrouillage forgée convient-elle aux passerelles ?
Oui, pour les charges piétonnes et les chariots légers. Pour les charges de véhicules ou les grandes portées, une grille en acier soudé ou une grille en acier lourd avec des barres plus profondes est le meilleur choix.
Pouvez-vous produire une grille selon mon propre plan ?
Oui. Envoyez-nous un plan PDF ou DWG avec les dimensions des panneaux, l'entraxe des barres, la dimension des barres, les découpes et le traitement de surface. Notre équipe d'ingénierie renvoie des plans d'atelier CAO pour approbation avant production, normalement sous 2 jours ouvrables.
Quelle est votre quantité minimale de commande et votre délai de livraison ?
Il n'y a pas de minimum strict pour les panneaux standard - un conteneur de 20 pieds est la taille de commande la plus économique. Les panneaux standard sont expédiés en 7-10 jours ; les panneaux découpés sur mesure prennent 12-18 jours après approbation des plans.
